Urządzenia laserowe

Urządzenia laserowe Fusion Pro

Przemysłowe grawerowanie, cięcie i znakowanie laserowe.

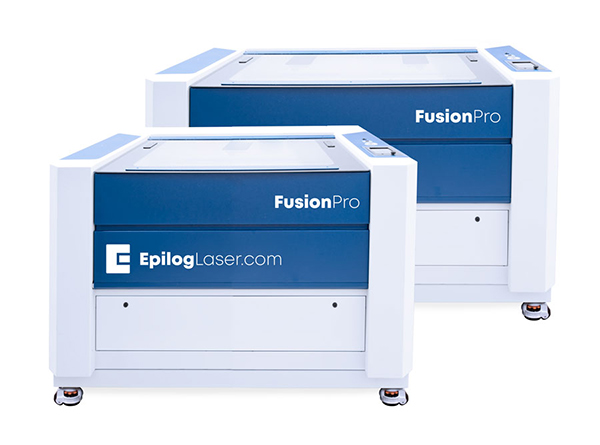

Laserowy ploter grawerujący Epilog Fusion Pro 24, 36 i 48

URZĄDZENIA LASEROWE FUSION PRO

Seria przemysłowa — 24, 36 i 48

Wszystkie maszyny z serii Pro, obejmujące modele Fusion Pro 24, 36 i 48, charakteryzują się prędkością grawerowania 165 IPS (4,2 m/s) i przyspieszeniem 5G, dzięki czemu zapewniają najszybsze grawerowanie i najkrótszy czas wykonania zadania w branży.

Maszyny z serii Fusion Pro są wyposażone w rewolucyjny system rejestracji kamerą IRIS™ firmy Epilog, który umożliwia operatorom lasera obserwowanie w czasie rzeczywistym obrazu stołu do grawerowania. Dzięki temu mogą oni szybko i dokładnie pozycjonować swoje prace na przedmiotach o nawet najbardziej nietypowym kształcie. System IRIS lasera Fusion Pro obejmuje również dodatkową kamerę, która umożliwia precyzyjne wycinanie w projektach z nadrukowanymi oznaczeniami rejestracyjnymi.

Urządzenie laserowe: Fusion Pro 24 Fusion Pro 36 Fusion Pro 48
Obszar roboczy: 610 x 610 x 228 mm
(24″ x 24″ x 9″)
914 x 610 x 228 mm
(36″ x 24″ x 9″)
1219 x 914 x 311 mm
(48″ x 36″ x 12.25″)
Opcje lasera: Laser CO2, światłowodowy
lub z podwójną wiązką
Laser CO2 lub z podwójną wiązką Laser CO2 lub z podwójną wiązką
CO2: 60 lub 80 W
60 lub 80 W
80 lub 120 W
Światłowód: 30 lub 50 W Nd. Nd.
Podwójna wiązka: Laser CO2: 60 W /
Laser światłowodowy: 30 W
Laser CO2: 60 lub 80 W /
Laser światłowodowy: 30 lub 50 W
Laser CO2: 120 W /
Laser światłowodowy: 50 W
Kamery IRIS™: 2 górne + rejestracja 2 górne + rejestracja 2 górne + rejestracja
Więcej danych technicznych

Szczegółowe informacje:

Poznaj lepiej urządzenia laserowe Fusion Pro z szeregiem funkcji.

Dane techniczne: urządzenia laserowe Fusion Pro 24, 36 i 48

Plotery grawerujące i tnące Fusion Pro firmy Epilog to nasze najnowocześniejsze systemy laserowe, które łączą duże pole robocze z najnowszymi funkcjami technologicznymi, między innymi:


  Urządzenie laserowe:

FUSION PRO 24

Seria Industrial
Urządzenie laserowe Fusion pro

FUSION PRO 36

Seria Industrial
urządzenie laserowe fusion pro

FUSION PRO 48

Seria Industrial
urządzenie laserowe fusion pro
  Obszar roboczy:
610 x 610 mm (24” x 24”) 914 x 610 mm (36” x 24”) 1219 x 914 mm (48” x 36”)
  Grubość materiału:
228 mm (9″) 228 mm (9″) 311 mm (12,25")
  Rodzaje tub laserowych:
  • CO2: chłodzona powietrzem, metalowo-ceramiczna tuba Waveguide, 10,6 mikrometra
  • Światłowód — chłodzona powietrzem, wyposażona w kolimator, 1065 nm, jakość wiązki: M2 < 1,1
  • Podwójna wiązka
  • CO2: chłodzona powietrzem, metalowo-ceramiczna tuba Waveguide, 10,6 mikrometra
  • Podwójna wiązka
  • CO2 - chłodzona powietrzem, metalowa tuba Waveguide, 10,6 mikrometra
  • Światłowód — chłodzona powietrzem, wyposażona w kolimator, 1065 nm, jakość wiązki: M2 < 1,1
  • Podwójna wiązka
  Moc tub laserowych:
  • CO2: 50 lub 60 W
  • Światłowód: 30 W
  • Podwójna wiązka: laser CO2 60 W i laser światłowodowy 30 W
  • CO2: 50 lub 60 W
  • Światłowód: 30 lub 50 W
  • Podwójna wiązka: laser CO2 60 W i laser światłowodowy 30 W lub laser CO2 80 W i laser światłowodowy 50 W
  • CO2: 80 lub 120 W
  • Podwójna wiązka: laser CO2 120 W i laser światłowodowy 50 W
  System kamery IRIS™:
2 górne + rejestracja 2 górne + rejestracja 2 górne + rejestracja
  Połączenie bezprzewodowe:
W zestawie W zestawie W zestawie
  Soczewki w zestawie:
  • 2″ – CO2
  • 3″ – światłowód i podwójna wiązka
  • 2″ – CO2
  • 3″ – światłowód i podwójna wiązka
  • 2″ – CO2
  • 3″ – światłowód i podwójna wiązka
  Soczewki opcjonalne:
1,5″ lub 4″ – CO2 1,5″ lub 4″ – CO2 4″ – CO2
  Rozdzielczość
Możliwość pełnego dostosowania przez użytkownika w zakresie 75–1200 dpi Możliwość pełnego dostosowania przez użytkownika w zakresie 75–1200 dpi Możliwość pełnego dostosowania przez użytkownika w zakresie 75–1200 dpi
  Maksymalna szybkość grawerowania (cale/metry na sekundę):
165 IPS (4,2 m/s) z przyspieszeniem 5G. Komputerowa kontrola prędkości w przyrostach co 0,001 aż do 100%. Funkcja mapowania kolorów łączy prędkość, moc, częstotliwość i tryb rastrowy/wektorowy.
  Sterownik drukowania i oprogramowanie:
Laser Dashboard™, Epilog Job Manager™ Laser Dashboard™, Epilog Job Manager™ Laser Dashboard™, Epilog Job Manager™
  Pamięć wewnętrzna:
Zapisuj wiele plików - do 1 GB. Możliwość grawerowania w oparciu o pliki dowolnego rozmiaru. Zapisuj wiele plików - do 1 GB. Możliwość grawerowania w oparciu o pliki dowolnego rozmiaru. Zapisuj wiele plików - do 1 GB. Możliwość grawerowania w oparciu o pliki dowolnego rozmiaru.
  Tryby pracy:
Zoptymalizowany tryby rastrowy, wektorowy i kombinowany. Zoptymalizowany tryby rastrowy, wektorowy i kombinowany. Zoptymalizowany tryby rastrowy, wektorowy i kombinowany.
  Wentylatory chłodzące Super-Silent:
W zestawie W zestawie W zestawie
  System ruchu:
Bezszczotkowe serwosilniki prądu stałego Bezszczotkowe serwosilniki prądu stałego Bezszczotkowe serwosilniki prądu stałego
  Łożyska osi X:
Szlifowane i polerowane łożyska ze stali nierdzewnej, pokryte teflonem, samosmarujące. Łożyska w obudowie dwułożyskowej na osi X zapewniają większą sztywność.
  Paski:
Zaawansowane i precyzyjne pasy napędowe z Kevlaru w kształcie litery B o podwójnej szerokości. Zaawansowane i precyzyjne pasy napędowe z Kevlaru w kształcie litery B o podwójnej szerokości. Zaawansowane i precyzyjne pasy napędowe z Kevlaru w kształcie litery B o podwójnej szerokości.
  Śledzenie zadania:
W zestawie W zestawie W zestawie
  Automatyczne ustawianie ostrości:
W zestawie W zestawie W zestawie
  Ekran dotykowy:
W zestawie W zestawie W zestawie
  Kontrolka stanu:
W zestawie W zestawie --
  Dołączony stół roboczy:
Stół do cięcia wektorowego (siatkowy) Stół do cięcia wektorowego (siatkowy) Płyta robocza
  Opuszczane drzwi:
W zestawie W zestawie W zestawie
  Pompa systemu Air Assist:
Opcja Opcja W zestawie
  Wymiary (szer. x gł. x wys.):
1055 x 834 x 1029 mm
41.52″ x 32.81″ x 40.54″
1359 x 834 x 1029 mm
53.52″ x 32.81″ x 40.54″
1794 x 1304 x 1086 mm
70,6 x 51,3 x 42,75 cala
Bez podstawy: wys.: 863 mm (34 cale)
  Waga:
108 kg (240 funtów) 124 kg (275 funtów) 295 kg (650 funtów)
  Zasilanie:
110 do 240 V, 50 lub 60 Hz, jednofazowe 110 do 240 V, 50 lub 60 Hz, jednofazowe 240 V, 50 lub 60 Hz, jednofazowe
  Wentylacja:
Wymagany jest zewnętrzny wyciąg lub wewnętrzny system filtracji o wydajności 595–680 m3/godz. (350–400 CFM). Jeden port wyjściowy o średnicy 4" (102 mm) Łącznie trzy porty. Dwa górne porty wylotowe, jeden dolny port stołu podciśnieniowego. Wymagane łącznie 735 CFM. Wszystkie porty 102 mm (4″).
  Funkcje ochronne:
W zestawie W zestawie W zestawie

Cechy: Ulepszenia maszyny zaprojektowane w celu zwiększenia produktywności

Plotery grawerujące i tnące Fusion Pro firmy Epilog to nasze najnowocześniejsze systemy laserowe, które łączą duże pole robocze z najnowszymi funkcjami technologicznymi, między innymi:


Grawerowanie z wysoką prędkością na dużym polu roboczym.

Grawerowanie z najwyższą prędkością na największym polu roboczym

Połączenie szybkości grawerowania 165 IPS (4,2 m/s) z przyspieszeniem 5G w laserach serii Fusion Pro zapewnia najszybsze grawerowanie w branży.

kamera iris w urządzeniu fusion pro

Pozycjonowanie za pomocą kamery IRIS™

Górne kamery zapewniają dokładny obraz pola roboczego, zapewniając dokładne umieszczenie grafiki. Przeciągnij i upuść przygotowaną grafikę na ekranie i szybko zacznij obróbkę projektu.

Sterowanie za pomocą ekranu dotykowego Fusion Pro

Ekran dotykowy

Możesz wybierać między projektami, automatycznie ustawiać ostrość lasera lub uruchamiać ponownie obróbkę projektów za pomocą przycisków na łatwym w obsłudze ekranie dotykowym umieszczonym bezpośrednio na laserze.

budynek siedziby firmy Epilog Laser

Zaprojektowano i wyprodukowano w USA

Zaprojektowane i wyprodukowane z dumą w naszej fabryce w Golden w stanie Kolorado, u podnóża Gór Skalistych.

Połączenie Ethernet, USB lub bezprzewodowe

Połącz swój laser z firmową siecią

Urządzenia z serii Fusion Pro mają wbudowany port Ethernet, USB oraz łącze bezprzewodowe pozwalające na podłączanie lasera do sieci.

Osłonięte obiektywy i oś X lasera Fusion Pro

Funkcje ochronne SAFEGUARD™

Osoby obsługujące urządzenie laserowe będą pracować w niezwykłej czystości dzięki osłonom bocznym, całkowicie zasłoniętemu zespołowi osi X oraz osłonom obiektywów.

Nawiew na głowicę lasera Fusion Pro

System Air Assist i kompresor

PRO 48

System Air Assist usuwa ciepło i gazy palne z powierzchni, która podlega obróbce. Wbudowany kompresor kieruje strumień sprężonego powietrza bezpośrednio na powierzchnię obrabianego elementu.

Głowica lasera Fusion Pro 24 i 36 wspomagana powietrzem

System Air Assist

PRO 24 i 36

Strumień powietrza systemu Air Assist jest kierowany bezpośrednio na wycinaną powierzchnię i usuwa z niej ciepło i gazy palne, zapewniając czystsze cięcie.

Stół do grawerowania lasera Fusion Pro

Podzielone pole robocze

PRO 48

Dzięki podzielonemu polu roboczemu w Fusion Pro 48 można je dostosować do swoich potrzeb. Jako opcja dostępny jest również siatkowy lub listwowy stół do cięcia.

Schemat wzmacniający wiązkę laserową układu optycznego Radiance

Optyka Radiance™ poprawiająca wiązkę laserową

Nie jest potrzebny żaden dodatkowy i kosztowny zestaw optyczny, aby uzyskać efekt grawerowania w najwyższej rozdzielczości na całym polu roboczym.

Tuba laserowa CO2

Tuby laserowe CO2 Waveguide zaprojektowane przez firmę Epilog

Metalowa/ceramiczna konstrukcja tub laserowych zapewnia wyższą jakość wiązki i dłuższy czas eksploatacji przy niskich kosztach ładowania.

Sterownik drukowania lasera Fusion Pro

1 GB pamięci w urządzeniu

Popraw zarządzanie zadaniami i integralność danych dzięki 1 GB pamięci RAM w obu systemach Fusion Pro. Zapisz swoje najczęściej wykonywane zadania bezpośrednio w laserze.

Łożyska stalowe

Łożysko stalowe o dużej trwałości

Łożyska w obudowie dwułożyskowej zapewniają największą sztywność i zmniejszone wibracje, bez nieuchronnego drgania i wymiany łożysk z tworzywa sztucznego.

Akcesoria: urządzenia laserowe Fusion Pro

Rozszerz możliwości systemu laserowego za pomocą akcesoriów


Głowica lasera Fusion Pro

Opcja podwójnej wiązki

CO2 i światłowód

Szukasz urządzenia do różnych materiałów, jak laser CO2, połączonego z możliwością bezpośredniego trawienia metalu, jaką daje laser światłowodowy? Skorzystaj z opcji lasera z podwójną wiązką. Do modelu Fusion Pro można zamówić zarówno laser CO2 (50, 60, 80 lub 120 W), jak i laser światłowodowy (30 lub 50 W) — umożliwia to pracę z szerszą gamą materiałów.

Przystawka rotacyjna z uchwytem trójszczękowym

uchwyt 3-szczękowy

Przystawka obrotowa

Do systemu Fusion Pro dostępna jest przystawka obrotowa z uchwytem trójszczękowym. Dzięki tej przystawce przedmioty są mocowane w tym uchwycie, co umożliwia obracanie elementów cylindrycznych lub o nietypowych kształtach w zastosowaniach wymagających bardziej precyzyjnego wyrównania.

Obwodowy napęd rotacyjny

Obręcz

Przystawka obrotowa

Obwodowy napęd rotacyjny dostępny do urządzeń Fusion Pro umożliwia grawerowanie butelek, szklanek, latarek i dowolnych innych cylindrycznych przedmiotów. Przystawka rotacyjna do Fusion Pro jest bardzo łatwa w konfiguracji. Wystarczy umieścić na niej produkt, podnośnikiem nożycowym opuścić lub podnieść produkt, aby ustawić poziom grawerowania i wydrukować projekt na laserze.

Płyta robocza lasera Fusion Pro

Płyta robocza

Stół do grawerowania

Opcjonalna płyta robocza do laserów Fusion Pro 24 i 36 oferuje najbardziej płaską opcję grawerowania elementów, które wymagają najbardziej spójnego grawerowania na dużym obszarze. Te jednopanelowe płyty można łatwo wkładać i wyjmować z urządzenia. Są one idealne do grawerowania materiałów, które są bardzo wrażliwe na zmiany ostrości. Płyta robocza jest dołączona do lasera Fusion Pro 48.

Stół listwowy lasera Fusion Pro

Stół listwowy

Wycinanie laserem

Opcjonalny listwowy stół do cięcia wektorowego przeznaczony jest do obróbki większych elementów. Listwy w znacznym stopniu ograniczają powierzchnię styku elementu ze stołem roboczym. Zapewnia to znaczną redukcję nadpaleń tylnej części obrabianego elementu i optymalny przepływ powietrza do usuwania kurzu i zanieczyszczeń.

Stół siatkowy lasera Fusion Pro

Stół siatkowy

Wycinanie laserem

Opcjonalnie w modelach Pro 24/36 (Dual Source) i Pro 48 można zastosować siatkowy stół do cięcia, który nadaje się idealnie do większości zastosowań związanych z cięciem. Siatka ogranicza powierzchnię styku elementu ze stołem roboczym. Dzięki temu redukowane są nadpalenia tylnej części obrabianego elementu, a cyrkulacja powietrza jest lepsza. Gęstość oczek siatki umożliwia umieszczanie w urządzeniu również mniejszych elementów. Stół siatkowy jest dołączany do modeli Fusion Pro 24/36 CO2.

1,5-calowa soczewka systemu laserowego

Obiektyw 1,5”

Grawerowanie w najwyższej rozdzielczości (tylko 24 i 36)

Pomimo, że standardowa soczewka 2,0 cale zapewnia doskonałą precyzję wykonania szczegółów, soczewka 1,5-calowa została zaprojektowana z myślą o grawerowaniu i wytrawianiu bardzo małych fontów z najwyższą rozdzielczością.

Obiektywy systemu laserowego

Obiektyw 4,0”

Cięcie grubszych materiałów

Obiektyw o ogniskowej 4″ wytwarza wiązkę, która nie rozprasza się przez większy dystans. Jest to idealne rozwiązanie do cięcia bardzo grubych materiałów.

Fusion Pro 48 4-calowa soczewka

Obiektyw 4,0”

Cięcie grubszych materiałów

Obiektyw o ogniskowej 4″ wytwarza wiązkę, która nie rozprasza się przez większy dystans. Jest to idealne rozwiązanie do cięcia bardzo grubych materiałów.

Oprogramowanie PhotoLaser Plus i wygrawerowane próbki zdjęć

PhotoLaser Plus

Oprogramowanie do projektowania

Oprogramowanie PhotoLaser Plus sprawia, że grawerowanie zdjęć laserami serii Epilog Fusion Pro wejdzie na jeszcze wyższy poziom dzięki przetwarzaniu zdjęć do grawerowania na wszystkich rodzajach materiałów. Epilog Laser wraz z firmą CADLink stworzyli najlepsze w branży oprogramowanie do obróbki zdjęć: PhotoLaser Plus. Łatwy w użyciu interfejs oprogramowania i potężne narzędzia do obróbki zdjęć to gwarancja najwyższej jakości grawerowania.

Stół do cięcia z kołkami dystansowymi

Stół z kołkami

Cięcie wektorowe

Stolik z kołkami zawiera ruchome kołki, które umożliwiają podniesienie i podparcie ciętego materiału, ułatwiając ograniczenie refleksów od stołu roboczego. Stół umożliwia także podparcie kołkami elementów, które w innych warunkach wypadłyby ze wzoru cięcia. Poręczna zdejmowana płyta powierzchniowa ułatwia czyszczenie małych części bez konieczności demontażu stołu z kołkami.

kompresor do systemu nawiewu air assist zapewniający czystość cięcia

Pompa systemu Air Assist

Kompresor

Wysokiej jakości kompresor zapewnia stały strumień powietrza skierowany na obszar cięcia, usuwając palne gazy z obszaru roboczego oraz chłodząc go dla uzyskania najlepszego rezultatu cięcia. Kompresor umieszczony jest na gumowych nóżkach, które tłumią drgania i zmniejszają poziom hałasu, a podłączenie jest proste dzięki szybkozłączom na wylocie kompresora i wlocie do systemu laserowego. W modelach Fusion Pro 24 i Pro 36 jest to wyposażenie opcjonalne, a w modelu Fusion Pro 48 to wyposażenie standardowe.

Materiały odpowiednie do obróbki laserem CO2 Fusion Pro

Skrócona instrukcja obsługi urządzenia Epilog Laser

materiał Grawerowanie Wycinanie
Akryl
Aluminium anodowane
Ceramika
Tkanina
Metale powlekane
Corian
Korek
Delrin
Tkanina
Włókno szklane
Szkło
Skóra
Marmur
Karton typu matboard
Melamina
Masa perłowa
Mylar
Metale malowane
Papier
Tworzywa sztuczne
Płyta laminowana
Guma
Płytki
Drewno
Fornir drewniany
Stal nierdzewna *
Mosiądz *
Tytan *
Metale surowe *
* Znakowanie surowych metali laserem CO2 jest możliwe po pokryciu metalu specjalnym środkiem do znakowania. Aby uzyskać więcej informacji, odwiedź naszą stronę laserowego znakowania metali.

Materiały odpowiednie do obróbki laserem światłowodowym Fusion Pro

Za pomocą lasera światłowodowego Epilog można znakować wiele wyrobów z metalu i tworzyw sztucznych.

Stal nierdzewna 17-4 PH Stal nierdzewna 303 Stal 4043 Aluminium 6061
ABS (biały/czarny) Aluminium, 6061 Aluminium chromianowane na żółto Poliwęglan Bayer 2807 Makrolon
Bayers Bayblend FR 110 ABS czarne/białe Czarny/biały poliwęglan Mosiądz
Szczotkowane aluminium Nanorurki węglowe Platerowana ceramika Aluminium anodowane bezbarwnie
Stal kobaltowa i chromowana Kolorowy Delrin (czarny/brązowy) Fosforanowane żelazo malowane proszkowo Miedź
DAP — ftalan diallilu Kolorowy Delrin (czarny/brązowy) Poliwęglanowa żywica GE Plastics 121-R Tworzywo PEEK wypełnione włóknem szklanym
Teflon wypełniony włóknem szklanym Anodowane aluminium o twardej powłoce Różne metale inconelowe Stal narzędziowa
Magnez Platerowana ceramika Molibden Niklowana stal miękka 1215
Mosiądz niklowany Złoto niklowane Kovar niklowany Stal niklowana
Nylon PEEK, biały Tereftalan polibutylenu Poliwęglan (czarny/biały)
Żywica poliwęglanowa 121-R, GE Plastics Poliwęglan Bayer 2807 Makrolon Polisulfon PET Rynite
Santopren Węglik krzemu Stal krzemowa Płytki krzemowe
Stal nierdzewna 303 Stal nierdzewna 17-4 PH Stal 4043 Stal narzędziowa
Różne metale inconelowe (superstopy niklowo-chromowe) Biały PEEK Aluminium chromianowane na żółto Ocynkowana stal miękka
I dużo więcej!

Zapytaj o więcej informacji

Lokalny dystrybutor dostarczy Ci broszury i próbki oraz dużo więcej innych informacji.
